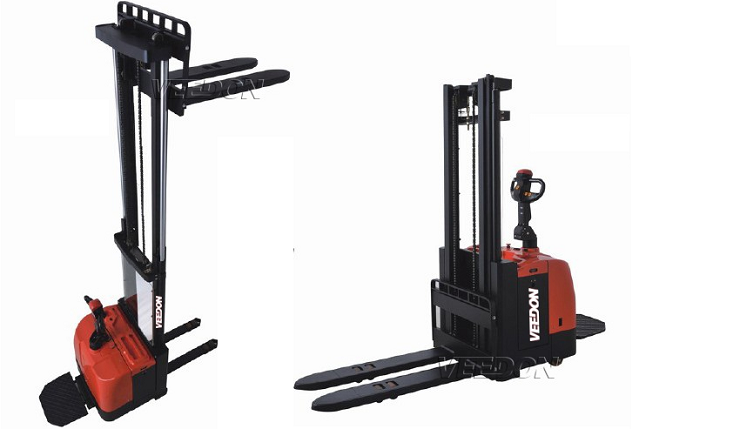

产品名称:全电动托盘堆高车
应用工况:水平搬运,堆垛,取货,装货,卸货,拣选
设备型号 | VSE00137 | VSE00138 | VSE00237 | |
额定载重 | kg | 1400 | 1600 | 2000 |
载荷中心 | mm | 600 | 600 | 600 |
操作类型 | 步行(站驾供选择) | 步行(站驾供选择) | 步行(站驾供选择) | |
起升高度 | m | 3/3.3/3.6/4 | 3/3.3/3.6/4 | 1.4/2/2.5/3/3.3/3.6/4 |
货叉最低位高度 | mm | 80 | 80 | 90 |
标准货叉规格(W*L) | mm | 550*1150 | 550*1150 | 550*1150 |
货叉宽度 | mm | 185 | 185 | 185 |
最小转弯半径 | mm | 1510 | 1510 | 1580 |
最小通道宽度(1000*1200mm托盘) | mm | 2200 | 2200 | 2200 |
最小离地间隙 | km/h | 30 | 30 | 30 |
最大行驶速度满载 | km/h | 5 | 5 | 4 |
最大行驶速度空载 | m/h | 5 | 5 | 4.5 |
最大起升速度满载 | mm/s | 130 | 130 | 90 |
最大起升速度空载 | mm/s | 230 | 230 | 170 |
最大下降速度满载 | mm/s | 130 | 130 | 80 |
最大下降速度空载 | mm/s | 230 | 230 | 170 |
爬坡度满载 | % | 5 | 5 | 5 |
爬坡度空载 | % | 7 | 7 | 7 |
不带电池自重(3m) | kg | 1278 | 1400 | 1000 |
带电池自重 (3m) | mm | 1519 | 1641 | 1240 |
整车全长 | mm | 2000 | 2000 | 2050 |
车体高度(含手柄) | mm | 1430 | 1430 | |
车体长度 | mm | 830 | 830 | |
车体宽度 | mm | 850 | 850 | 856 |
车体高度(不含手柄) | mm | 820 | 820 | |
手柄宽度 | mm | 430 | 430 | |
门架最大高度 | mm | 3500/3800/4100/4500 | 3500/3800/4100/4500 | 1900/2500 |
静态高度 | mm | 1980/2135/2335/2535 | 1980/2135/2335/2535 | 1185/1535 |
轮子类型(前/后) | PU | PU | PU | |
轮子数量 | 1xDl,2xU,4xF | 1xDl,2xU,4xF | 1xDl,2xU,4xF | |
轮轴心距 | mm | 1307 | 1307 | 1325 |
类型 | 电磁 | 电磁 | 电磁 | |
行走 | KW | 1.5 | 1.5 | 1.5 |
起升 | KW | 2 | 2 | 3 |
电压 | V | 24 | 24 | 24 |
容量 | Ah | 280Ah | 280Ah | 280Ah |
控制器/型号/规格 | CURTIS 1230 | CURTIS 1230 | CURTIS |
高性能
交流驱动系统使整车反应更迅速,控制更精确,运行更平稳,电瓶使用寿命更长。
特殊设计的交流驱动电机,提供更强动力,8%的爬坡度,适合月台作业。
世界一流的液压站,低噪音,小振动,密封性能好,空载满载下降速度自动调整,确保起升下降平稳可靠。
最新的交流控制器,质量可靠,性能优异,具有再生制动、反向制动及多种参数可调功能,可使整车的运动性能达到不同作业状态下的最佳状态。
高精度的内置侧滚轮门架滚轮,保证起升下降平稳顺畅。
驱动轮与万向轮的最大距离设计,提高了整车的稳定性。
质量可靠的美国AMP防水接插件及电器件,所有电线、电缆均有可靠的保护,固定,大大降低了电器故障。
电子转向系统轻松省力,更灵敏;
标配AC交流驱动电机;
电池侧拉位设计,可快速更换,提高工作效率;
门架上方精确的上升限位开关避免起升电机超载;
高强度的车身,满足各种需求,适应性强;
所有的轴承均备有润滑套,液压系统和轴承完全免维护;
意大利密封原件:优质,可靠,使用寿命长,密封效果好;
根据人际工程学原理设计的舵柄,操作简单,安全,灵活;
符合ANSI/ASME安全标准,CE标准;
车辆工作状态可由控制器调节,满足不同工况;
长寿命驱动系统,电机和驱动系统,有利于通风散热设计;
加强的电池箱设计可以避免电池的碰撞与震动;
标配AC交流驱动电机;
电池侧拉位设计,可快速更换,提高工作效率;
门架上方精确的上升限位开关避免起升电机超载;
高强度的车身,满足各种需求,适应性强;
所有的轴承均备有润滑套,液压系统和轴承完全免维护;
意大利密封原件:优质,可靠,使用寿命长,密封效果好;
根据人际工程学原理设计的舵柄,操作简单,安全,灵活;
符合ANSI/ASME安全标准,CE标准;
车辆工作状态可由控制器调节,满足不同工况;
长寿命驱动系统,电机和驱动系统,有利于通风散热设计;
加强的电池箱设计可以避免电池的碰撞与震动;

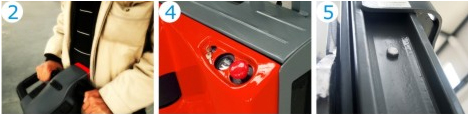

易操作
人机化设计的手柄头,美观、简洁,所有的操作功能均可在手柄上简单按钮轻松实现。
人机化设计的控制手柄,方便左右手操作,提高驾驶舒适性。
较长的操纵手柄,大大降低了操纵车子所需力量,使操纵更轻便。
慢速行驶功能,将手柄处于近垂直状态,行驶速度会自动降低,便于在狭窄空间内实现精确作业。
操作手柄侧置,使操作者具有更大的作业视野。
侧拉式电瓶设计,方便电瓶更换。
更安全
起升缸底部安装防爆阀,即使油管爆裂,门架也不会快速下降。
紧急反向行驶功能,在向后行驶过程中,一旦操作者背后碰到物体,操作者会自然反应用身体撞击手柄反向按钮,车子立即紧急反向行驶,使操作者避免受到伤害。
防滑制动功能,使车子在失控或者斜坡行驶时,防止其下滑。
紧急断电开关作为标准配置,只需按下紧急停止按钮就可以切断所有电源,车子立即停止。
起升多重限位,更安全。
货叉起升0.5m后,车辆运行自动切换至慢速模式,更安全。

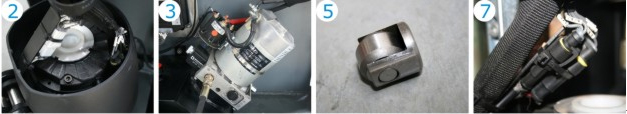

易维护
车体自身的拆装快捷方便,去掉后盖后,主要关键零部件就能立即被检测维修,可用最短的时间更换车上每一个零件。
直立式电机的使用,使电机、刹车等的检测、维修异常直接方便,维修性能大大好于横置式电机。
控制器自我诊断系统,通过手持单元显示故障代码,解决故障更方便。
交流驱动电机,无碳刷,基本无需维修,大大减少维护成本。
一体式微动开关的设计,更换非常容易。
计时器和电量表为标配,方便提醒操作者适时充电。
门架与车架装配式连接结构,使门架安装、更换极为方便。
